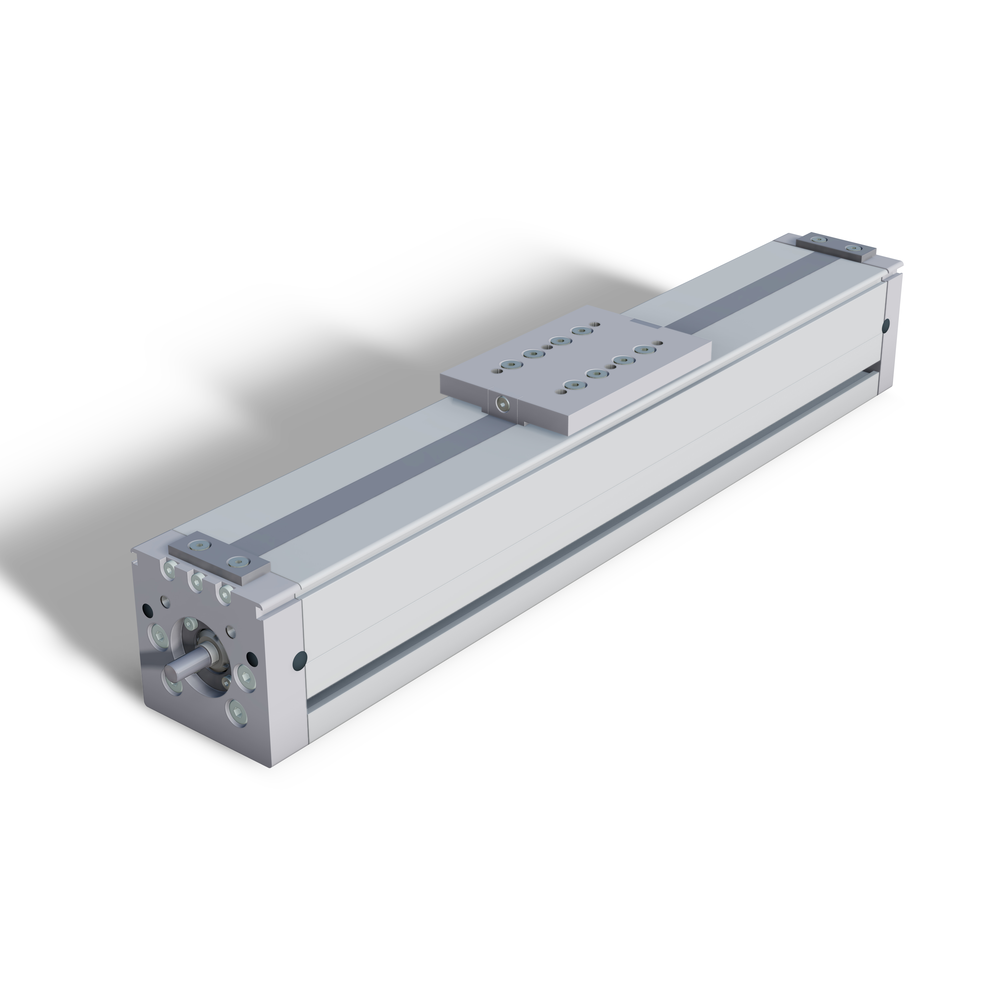

LINEARNI MODUL LMS 90 K16x5 S2
281002/0
Linearni modul LMS 90 K16x5 S2
Prijava za partnerske popuste.
Ustvarite račun
ali
Prijava
Dodaj med priljubljene
Opis izdelka
- K16x10= kroglično vreteno D16mm s korakom 5mm
- S2= dva para linearnih vozičkov
Tehnični podatki / vključeni artikli
- 2 linearni tirnici z enim vozičkom na tirnici, vel. 15
- Hod = L- 140 mm
- Max hod 2845 mm
- Kroglično vreteno z natančnostjoT7, desno
- Linearni vozički za visoke obremenitve
- Dovoljene dinamične obremenitve
Cdyn: 15,240 N
Cstat: 22,360 N - Dovoljene statične obremenitve:
Mx: 108 Nm
My: 108 Nm
Mz: 108 Nm - Max speed 15m/min
Uporaba
- Linearni modul LMS 90 zagotavlja natančno in zanesljivo linearno pomikanje, primeren za širok spekter industrijskih aplikacij.
| Serija modela | Vreteno | Izvedba | Število linearnih vodil | Št. artikla | Maks. hitrost pomika | Dolžina vozička (WL) | Maks. hod |
|---|---|---|---|---|---|---|---|
| LMS 90 | T 16x4 | G | 4 | 28.1001/0 | 0,03 m/s | 135 mm | 1800 mm |
| LMS 90 | K 16x5 | S1 | 2 | 28.1000/0 | 0,25 m/s | 90 mm | 2845 mm |
| LMS 90 | K 16x10 | S1 | 2 | 28.1000/1 | 0,5 m/s | 90 mm | 2845 mm |
| LMS 90 | K 16x16 | S1 | 2 | 28.1000/2 | 0,8 m/s | 90 mm | 2845 mm |
| LMS 90 | K 16x5 | S2 | 4 | 28.1002/0 | 0,25 m/s | 135 mm | 2800 mm |
| LMS 90 | K 16x10 | S2 | 4 | 28.1002/1 | 0,5 m/s | 135 mm | 2800 mm |
| LMS 90 | K 16x16 | S2 | 4 | 28.1002/2 | 0,8 m/s | 135 mm | 2800 mm |
Navodila za uporabo / način montaže
- Enostavna montaža zunanjih stikal na stranske utore profila
- Kompatibilno z Minitec Alu profili in elementi
